DemirDöküm ürünleri DemirDöküm Panel Plus
DemirDöküm Panel Plus panel radyatör
Panel Plus, iki su paneli ve iki konvektör sacından oluşan Tip 22 bir panel radyatördür. Beş yükseklik seçeneğinde yayımlanan ısıl güçler, 1 metre uzunluk ve 75/65/20 °C çalışma koşulu içindir.
Ankara için ürün bilgisi ve teklif desteği · Elif Dış Ticaret

- Radyatör tipi
- Tip 22
- Hatve
- 25 mm
- Yükseklikler
- 300 / 400 / 500 / 600 / 900 mm
- Uzunluk
- 400–3.000 mm
- Derinlik
- 105 mm
Kısaca
Panel Plus ne sunuyor?
Panel Plus, iki su paneli ve iki konvektör sacından oluşan Tip 22 bir panel radyatördür. Beş yükseklik seçeneğinde yayımlanan ısıl güçler, 1 metre uzunluk ve 75/65/20 °C çalışma koşulu içindir.
Kimler için uygun?
Odanın hesaplanan ısı kaybına göre radyatör yüksekliği ve uzunluğunu birlikte seçmek isteyen konut ve proje kullanıcıları için uygundur. Pencere altı boşluğu, tesisat sıcaklığı ve gerçek ürün boyu seçimden önce kontrol edilmelidir.
Ürün ayrıntıları

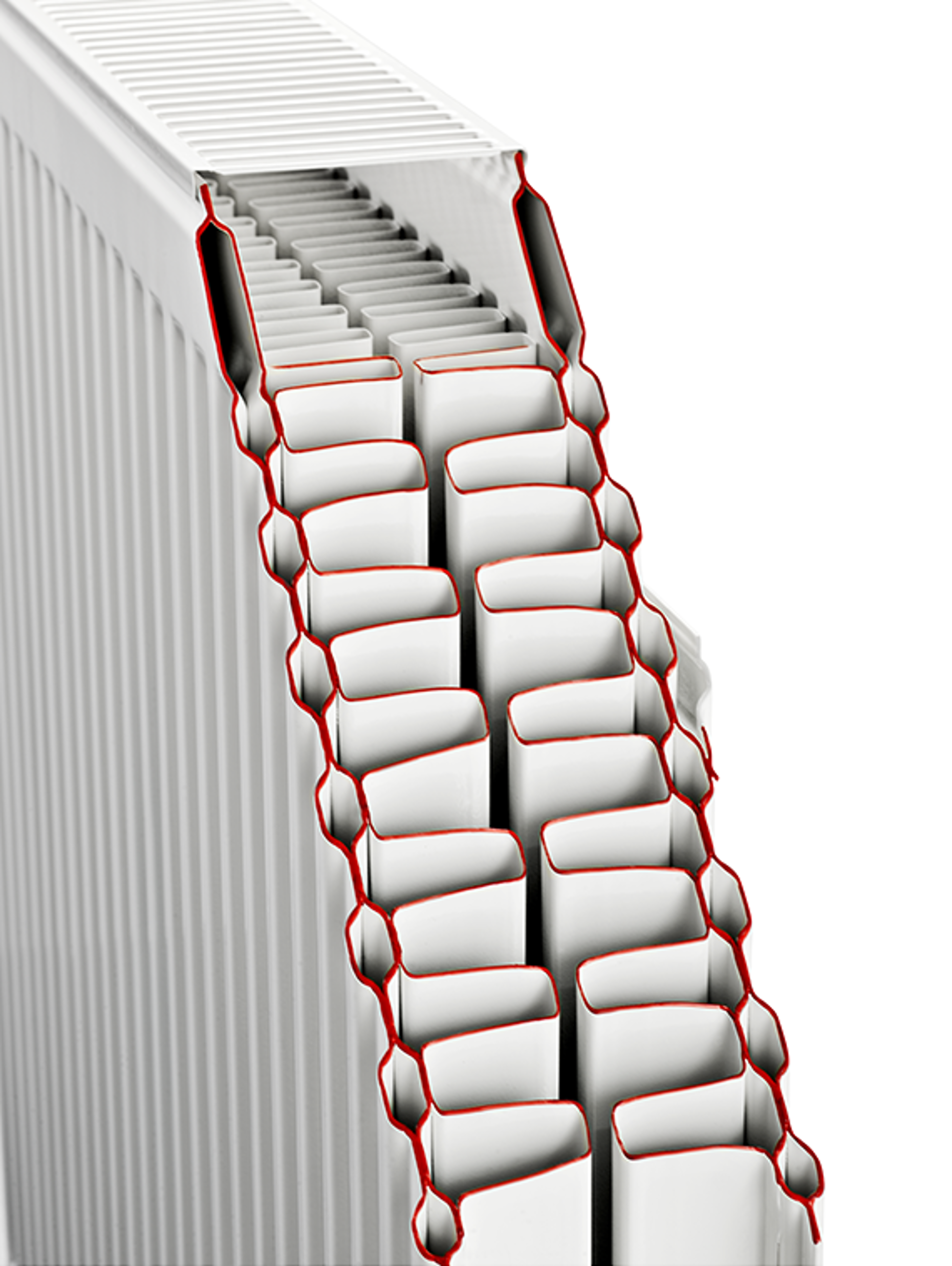

Panel Plus yakından görünüm



25 mm hatve neyi anlatır?
Hatve, radyatörün içindeki yan yana iki su kanalı arasındaki mesafedir. Panel Plus’ta bu mesafe 25 mm’dir ve bir metrede 39 su kanalı bulunur.
Bu ölçü tek başına radyatör seçmek için yeterli değildir; asıl bakılması gereken değer, radyatörün yüksekliğine ve uzunluğuna göre verdiği toplam ısıdır.
Isıl güç tablosu
Bir metrelik Panel Plus ne kadar ısı verir?
Değerler 1 metre uzunluk ve 75/65/20 °C çalışma şartı içindir.
| Yükseklik | Isıl güç | Tip | Derinlik |
|---|---|---|---|
| 300 mm | 1.052 W | 22 | 105 mm |
| 400 mm | 1.315 W | 22 | 105 mm |
| 500 mm | 1.563 W | 22 | 105 mm |
| 600 mm | 1.798 W | 22 | 105 mm |
| 900 mm | 2.448 W | 22 | 105 mm |
1 metre · 75/65/20 °C
Model ve kapasite karşılaştırması
Teknik özellikler
Bir satırdaki değerleri soldan sağa karşılaştırarak model farklarını görebilirsiniz. “—” işareti, ilgili değerin kaynakta yayımlanmadığını gösterir.
Yüksekliğe göre ısıl güç
| Özellik | 300 mm | 400 mm | 500 mm | 600 mm | 900 mm |
|---|---|---|---|---|---|
| Isıl güç (75/65/20 °C), 1 metre | 1.052 W | 1.315 W | 1.563 W | 1.798 W | 2.448 W |
| Isıl güç (75/65/20 °C), 1 metre (kcal/h)kcal/h karşılıkları | 905 kcal/h | 1.131 kcal/h | 1.344 kcal/h | 1.546 kcal/h | 2.105 kcal/h |
75/65/20 °C sırasıyla gidiş suyu, dönüş suyu ve oda sıcaklığını anlatır.
Gövde ve montaj bilgileri
| Özellik | Panel Plus |
|---|---|
| Radyatör tipi | Tip 22 |
| Hatve mesafesi | 25 mm |
| Boya sistemi | Zirkonyum kaplama ve kataforez boya |
| Test basıncı | 13 bar |
| Yükseklik seçenekleri | 300 / 400 / 500 / 600 / 900 mm |
| Uzunluk aralığı | 400–3.000 mm |
| Derinlik | 105 mm |
| Ağırlık600 mm yükseklik ve 1 metre uzunluk için. | 33,7 kg |
| Su hacmi600 mm yükseklik ve 1 metre uzunluk için. | 5,6 litre |
| Kompakt ventil seçeneği | Tip ve ölçüye göre teyit edilir |
| Kompakt tapa seçeneği | Tip ve ölçüye göre teyit edilir |
| Zemine montaj | Var |
Günlük dille
Öne çıkan özellikler
Teknik tablodaki başlıkların kullanım sırasında ne ifade ettiğini burada daha sade biçimde okuyabilirsiniz.
25 mm hatve
Yan yana su kanallarının merkezleri arasındaki mesafe 25 mm’dir; üretici 1 metrede 39 su kanalı belirtir.
Beş yükseklik
300, 400, 500, 600 ve 900 mm yükseklikler farklı pencere altı ve duvar yerleşimlerine seçenek sunar.
Koruyucu yüzey işlemi
Çelik yüzey zirkonyum kaplama ve kataforez boya sürecinden geçirilir.
Zemine montaj seçeneği
Üreticinin teknik tablosunda zemine montaj özelliği bulunduğu belirtilir.
Kısa ve açık yanıtlar
Sık sorulan sorular
Tip 22 ne demektir?
İlk 2, iki su panelini; ikinci 2, iki konvektör sacını anlatır. Bu sınıf, aynı ölçüdeki daha ince tiplerden farklı bir ısıl güç sunar.
Tablodaki watt değeri hangi uzunluk içindir?
Değerler 1 metre uzunluk içindir. Örneğin aynı yükseklikte 1,5 metrelik radyatörün nominal gücü, çalışma şartları aynıysa metre değerinin 1,5 katı üzerinden değerlendirilir.
Daha yüksek radyatör her zaman daha mı uygundur?
Hayır. Seçim, oda ısı kaybı, kullanılabilir duvar uzunluğu, su sıcaklıkları ve mobilya yerleşimi birlikte değerlendirilerek yapılır.
25 mm hatve neyi anlatır?
Radyatör panelindeki komşu su kanallarının merkezleri arasındaki mesafedir. Tek başına seçim ölçütü değildir; toplam ısıl güç esas alınmalıdır.
